Расположение люков в автобусах Нефаз

Рисунок 225 — Расположение люков в автобусах НЕФАЗ 5299-0000010 и НЕФАЗ 5299-0000010-15
1 — крышки доступа к амортизаторам; 2 — люки доступа к обслуживанию амортизаторов и отопителей; 3 — люк обслуживания передних реактивных тяг; 4 — люк доступа к отопителям салона; 6 — люк доступа к топливному баку; 7 — люк доступа к заднему мосту; 8 — люки доступа к силовому агрегату; 9 — люк доступа к КП; 10 — люк аккумуляторного отсека; 11 — люк доступа к запасному колесу; 12 — люк доступа к горловине топливного бака; 13 — люк обслуживания подогревателя; 14 — люк ящика ЗИП; 15 — задний люк мотоотсека; 16 — люк расширительного бачка; 17 — вентиляционная решетка; 18 — решетка воздухозаборника радиатора; 19 — решетка воздухопитания двигателя; 21 — люк багажного отделения

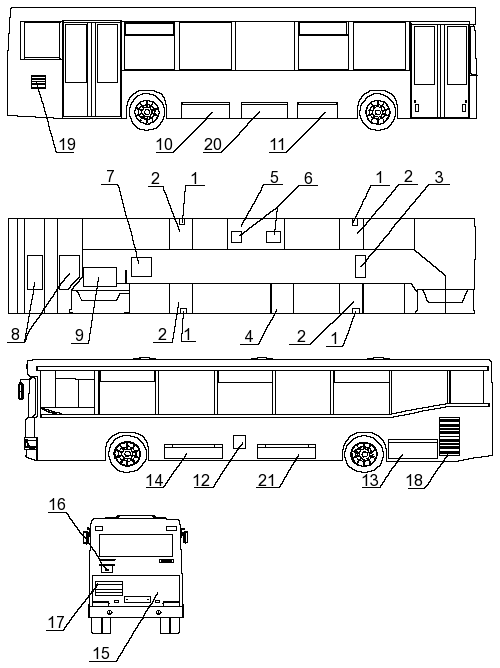

Рисунок 226 — Расположение люков в автобусах НЕФАЗ 5299-0000010-01 и НЕФАЗ 5299-0000010-16
1 — крышки доступа к амортизаторам; 2 — люки доступа к обслуживанию амортизаторов и отопителей; 3 — люк обслуживания передних реактивных тяг; 4 — люк доступа к отопителям салона; 5 — люк доступа к лючкам обслуживания топливного бака; 6 — лючки обслуживания топливного бака; 7 — люк доступа к заднему мосту; 8 — люки доступа к силовому агрегату; 9 — люк доступа к КП; 10 — люк аккумуляторного отсека; 11 — люк доступа к запасному колесу; 12 — люк доступа к горловине топливного бака; 13 — люк обслуживания подогревателя; 14 — люк ящика ЗИП; 15 — задний люк мотоотсека; 16 — люк расширительного бачка; 17 — вентиляционная решетка; 18 — решетка воздухозаборника радиатора; 19 — решетка воздухопитания двигателя; 20, 21 — люки багажного отделения
