Отопитель автомобильный мод. A1-205.241.251. Паспорт А1-03С.000.000 ПС
Отопитель автомобильный модели А1-205.241.251, в дальнейшем отопитель, предназначен для отопления пассажирского салона и для дополнительного отопления места водителя. Отопитель предназначен для установки как в открытом, так и в закрытом месте и работает в режиме забора воздуха из салона.
Техническая характеристика отопителя автомобильного:
Теплопроизводительность, кВт (при температуре теплоносителя 80 °С;
|
5,2 |
Производительность по воздуху, м3/ч, не более |
560 |
Потребляемый ток, А |
0,9 |
Напряжение питания, В |
24 |
Масса, кг, не более |
4,5 |
Габаритные размеры, мм |

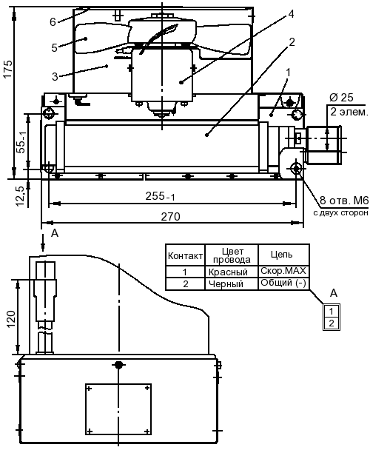

Рисунок 232 |
Рисунок
232
Комплект поставки. В комплект поставки входит отопитель в сборе, упаковка и паспорт.
Устройство
Отопитель (см. рисунок) состоит из двух основных блоков: нагревательного и
вентиляторного.
В нагревательный блок входит корпус поз. 1 и алюминиевый
радиатор поз. 2. На корпусе с двух сторон установлены гайки-закладушки для
крепления отопителя.
В вентиляторный блок входит крышка-кожух поз. 3,
электродвигатель поз. 4 с крыльчаткой поз. 5. Вентиляторный блок закрыт защитной
решеткой поз. 6.
Подготовка к работе
Отопитель установить и закрепить. Питание 24 В подключить к разъему.
Подсоединить трубопроводы на выходные патрубки радиатора. Патрубки снаружи
предварительно промазать консистентной смазкой. После подсоединения трубопроводы
обжать хомутами.
Внимание. В качестве теплоносителя
использовать ТОСОЛ А40 ТУ6-02-751-83.
Отопитель автомобильный мод. А2-21.243.252.314. Паспорт А2-01Н.000.000 ПС
Отопитель автомобильный модели А2-21.243.252.314, в дальнейшем отопитель, предназначен для отопления места водителя. Отопитель имеет три скорости вращения вентилятора. Отопитель предназначен для установки в открытом месте и работает в режиме забора воздуха как из кабины, так и с улицы.
Техническая характеристика отопителя автомобильного
Теплопроизводительность, кВт (при температуре теплоносителя 80 °С; температуре окружающего воздуха 20 °С; расходе теплоносителя 2 м3/ч) |
21,2 |
Производительность по воздуху, м3/ч, не более |
1440 |
Потребляемый ток, А |
14 |
Напряжение питания, В |
24 |
Масса, кг, не более |
18 |
Габаритные размеры, мм |

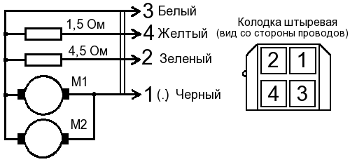

Рисунок 234 |
Рисунок 233
Рисунок 234
Комплект поставки. В комплект поставки входит отопитель в сборе, упаковка и паспорт.
Устройство. Отопитель (Рисунок 233) состоит из двух основных блоков: нагревательного и вентиляторного. В нагревательный блок входит корпус поз. 1 и двойной алюминиевый радиатор поз. 4. На корпусе выполнены шесть выпускных патрубков диаметром 72 мм.
В вентиляторный блок входит крышка поз. 2, два радиальных вентилятора поз. 5 и блок резисторов поз. 6. Вентиляторный блок закрыт коробом поз. 3, в котором установлен механизм регулировки забора воздуха. Механизм состоит из заслонки поз. 7, которая вращается при перемещении оси поз. 8. В оси поз. 8 предусмотрено резьбовое отверстие М 6 для крепления привода.
Для предотвращения попадания мусора в вентиляторный блок со стороны улицы предусмотрен фильтр поз. 9, который установлен в корпусе решетки поз. 10.
Подготовка к работе
Отопитель установить и закрепить. Питание 24 В подключить к разъему отопителя
(Рисунок 234). Подсоединить трубопроводы на выходные патрубки радиатора.
Патрубки снаружи предварительно промазать консистентной смазкой. После
подсоединения трубопроводы обжать хомутами.
Внимание. В
качестве теплоносителя использовать ТОСОЛ А 40 ТУ 6-02-751-83.
Обслуживание
Каждые 5000 км пробега необходимо производить смену фильтрующего элемента поз. 9 (А2-01Н.000.801 — фильтр), установленного в корпусе решетки поз. 10 (см. Рисунок 233).
