Турбокомпрессоры S2B/7624TAE/0,76 D9 правый и левый (обозначение левого турбокомпрессора 314448, правого — 314450) не имеют конструктивных отличий, только отличаются разворотом корпусов турбины и компрессора.
Турбокомпрессор фирмы «Schwitzer» (см. одноименный рисунок) состоит из центростремительной турбинной 1 и центробежной компрессорной 2 ступеней, соединенных между собой подшипниковым узлом 3. Турбина — с двухзаходным корпусом.
Корпус турбины крепится к корпусу подшипников при помощи болтов и планок, а корпус компрессора — при помощи стопорного кольца. Такая конструкция позволяет устанавливать корпусы под любым углом друг к другу, что, в свою очередь, обеспечивает взаимозаменяемость левого и правого турбокомпрессоров.

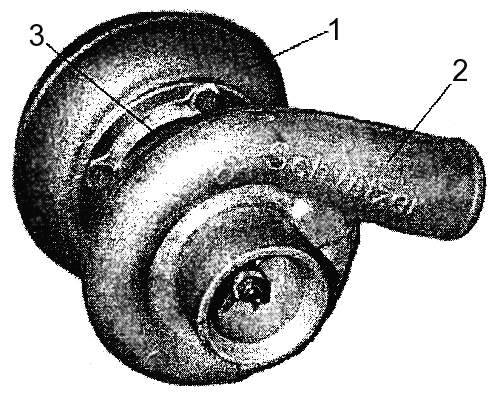

Рисунок 57 — Турбокомпрессор фирмы «Schwitzer»
1 — турбинная ступень;
2 — компрессорная ступень; 3 — подшипниковый узел
|
Техническая характеристика турбокомпрессоров | |||
|
Модель двигателя |
740.11-240 |
740.31-240 |
740.30-260 |
|
Модель турбокомпрессора |
ТКР
7С (КАМАЗ) или К27-115 (Чехия) |
ТКР
7С (КАМАЗ) или | |
|
Диапазон подачи воздуха, кг/с |
0,05-0,20 |
0,05-0,20 |
0,05-0,22 |
|
Давление наддува (избыточное) при номинальной мощности двигателя,
|
80 (0,8) |
69 (0,7) |
88 (0,9) |
|
Частота вращения ротора при номинальной мощности двигателя, мин-1 |
90000 |
95000 | |
|
Температура газов на входе в турбину, К (°С),
допускаемая: |
| ||
|
Давление (избыточное) масла на входе в турбокомпрессор, |
| ||
